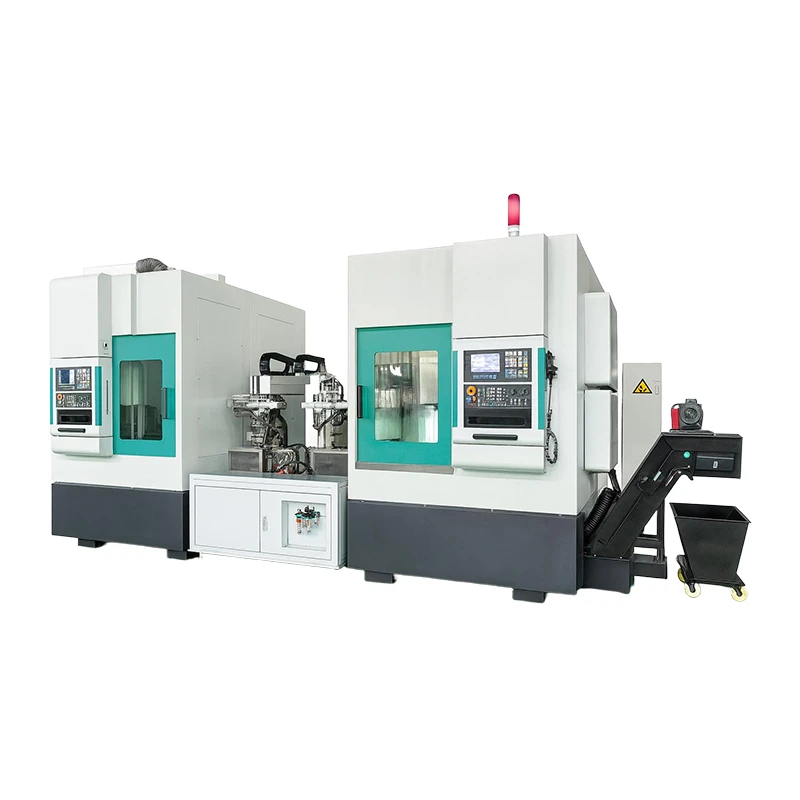

CNC کی گھسائی کرنے والی اور ٹرننگ

CNC ملنگ اور ٹرننگ ایک ملٹی-ٹاسک مشیننگ سینٹر ہے جو ایک ہی سیٹ اپ میں ٹرننگ، ملنگ، ڈرلنگ، ٹیپنگ اور بورنگ آپریشنز کو یکجا کرتا ہے۔ یہ بڑے پیمانے پر شافٹ، فلینج، والو کے اجزاء، ہاؤسنگ، اور آٹوموٹو، ایرو اسپیس، توانائی، اور عام مینوفیکچرنگ صنعتوں میں صحت سے متعلق میکانی حصوں کے لئے استعمال کیا جاتا ہے.

انکوائری بھیجنے

تصریح

تکنیکی معیار

پروڈکٹ کا جائزہ

product-1024-1536

کلیدی مشینی صلاحیتیں۔

بیرونی موڑ
گھومنے والی ورک پیس پر بیلناکار سطحوں، قدموں والے قطر، نالیوں اور شکلوں کو مشینی کرنا۔

چہرہ موڑنا
ایک ہی سیٹ اپ میں اختتامی چہروں اور کندھے کی سطحوں پر کارروائی کرنا۔

ملنگ آپریشنز
فلیٹ ملنگ، کنٹور ملنگ، سلاٹ ملنگ، اور پروفائل مشیننگ انجام دینا۔

ڈرلنگ
پیچیدہ حصوں پر محوری، شعاعی، اور زاویہ والے سوراخ بنانا۔

ٹیپ کرنا
فاسٹنرز اور اسمبلی کی خصوصیات کے لیے اندرونی دھاگے تیار کرنا۔

بورنگ
اسمبلی ایپلی کیشنز کے لیے پہلے سے ڈرل کیے گئے سوراخوں کو بڑھانا اور مکمل کرنا۔

product-1536-1024

تکنیکی فوائد

انٹیگریٹڈ ٹرننگ-ملنگ کا ڈھانچہ ثانوی ہینڈلنگ اور سیٹ اپ تبدیلیوں کو کم کرتا ہے۔

الیکٹرک اسپنڈل ڈیزائن کم مکینیکل اجزاء کے ساتھ براہ راست-ڈرائیو ٹرانسمیشن فراہم کرتا ہے۔

سخت مشین کی تعمیر مشترکہ کاٹنے کے عمل کے دوران مستحکم مشینی کی حمایت کرتی ہے۔

ملٹی-ایکسس موشن کی صلاحیت ایک ہی سیٹ اپ میں پیچیدہ جیومیٹریوں کی مشیننگ کو قابل بناتی ہے۔

تھرمل اسٹیبلٹی آپٹیمائزیشن طویل پروڈکشن سائیکل کے دوران مشینی مستقل مزاجی کو برقرار رکھنے میں مدد کرتی ہے۔

آٹومیشن-ریڈی انٹرفیس روبوٹک لوڈنگ اور خودکار پروڈکشن سیلز کے ساتھ انضمام کی اجازت دیتا ہے۔

product-1024-1536

تکنیکی وضاحتیں

تکنیکی ڈیٹا
سوئنگ dia., max.	Ø250	ملی میٹر
ورک پیس dia.، زیادہ سے زیادہ	Ø200	ملی میٹر
ورک پیس کی لمبائی، زیادہ سے زیادہ	200	ملی میٹر
سپنڈل کی رفتار کی حد	0-4000	r/min
مین موٹر ریٹیڈ رفتار	2000	r/min
ٹرانسمیشن موڈ	الیکٹرک سپنڈل
X/Y(اختیاری)/Z -محور کا سفر	260/(±50)/520	ملی میٹر
X/Y(اختیاری)/Z -محور ریپڈ ٹراورس	20	منٹ/منٹ
تکلا رن آؤٹ	0.003	ملی میٹر
پوزیشننگ کی درستگی	0.005	ملی میٹر
پوزیشننگ کی درستگی کو دہرائیں۔	0.003	ملی میٹر

انڈسٹری ایپلی کیشنز

آٹوموٹو انڈسٹری
بریک کے اجزاء، ٹرانسمیشن پارٹس، اسٹیئرنگ شافٹ، حبس، فلینجز، اور بیئرنگ ہاؤسنگ۔

ایرو اسپیس انڈسٹری
ہوائی جہاز کی متعلقہ اشیاء، ایکچیویٹر کے اجزاء، کنیکٹر ہاؤسنگز، اور درست ساختی حصے۔

تیل اور گیس کی صنعت
والو باڈیز، کپلنگز، پمپ کے اجزاء، تھریڈڈ کنیکٹر، اور سگ ماہی کے حصے۔

صنعتی سامان
مشین عناصر، ڈرائیو شافٹ، flanges، بریکٹ، اور ٹرانسمیشن اجزاء.

توانائی کی صنعت
جنریٹر کے اجزاء، ٹربائن کے لوازمات، الیکٹریکل کنیکٹر، اور مکینیکل اسمبلیاں۔

میڈیکل ڈیوائس مینوفیکچرنگ
جراحی کے آلات کے اجزاء، سامان کی رہائش، کنیکٹر، اور صحت سے متعلق دھاتی حصے۔

جنرل پریسجن انجینئرنگ
حسب ضرورت مشینی اجزاء، پروٹوٹائپ پرزے، اور درمیانے-سے-اعلی صحت سے متعلق مکینیکل مصنوعات۔

product-1024-1536

کنٹرولر اور اجزاء کے اختیارات

اجزاء کا زمرہ	دستیاب اختیارات
CNC کنٹرولر	FANUC، Siemens، Mitsubishi، SYNTEC
مین سپنڈل	الیکٹرک اسپنڈل، مکینیکل اسپنڈل میں بنایا گیا-
سرو موٹرز	FANUC، Siemens، Mitsubishi، Yaskawa
لکیری گائیڈ ویز	HIWIN, PMI, THK
گیند پیچ	THK، NSK، PMI
ہائیڈرولک نظام	یوکن، ناچی، ایکرل
چکنا کرنے کا نظام	بیجور ڈیلیمون، ایچ ای آر جی
کولنٹ سسٹم	معیاری فلڈ کولنٹ، ہائی-پریشر کولنٹ
ٹول میگزین	ڈرم کی قسم، ڈسک کی قسم، چین کی قسم
ورک ہولڈنگ	ہائیڈرولک چک، نیومیٹک چک، کسٹم فکسچر
پیمائش کا نظام	ٹول سیٹر، ورک پیس پروب
آٹومیشن انٹرفیس	روبوٹ انٹرفیس، بار فیڈر انٹرفیس، گینٹری لوڈر انٹرفیس

حسب ضرورت کے اختیارات

ورک پیس قطر اور مشینی لمبائی موافقت
اختیاری Y- محور کی ترتیب
اپنی مرضی کے مطابق چک سائز اور کلیمپنگ حل
ہائیڈرولک، نیومیٹک، یا خاص-مقصد کے فکسچر
خودکار لوڈنگ اور ان لوڈنگ سسٹم
روبوٹ انضمام انٹرفیس
بار فیڈر کی مطابقت
ٹول میگزین کی صلاحیت کا انتخاب
ہائی پریشر کولنٹ سسٹمز
مقامی برقی معیارات (220V / 380V / 415V / 460V)
CE-مطابق حفاظتی ترتیب
اپنی مرضی کے مطابق چپ کنویئر کے انتظامات
پیمائش کے نظاموں میں-عمل
فیکٹری MES/ERP مواصلاتی انٹرفیس

اکثر پوچھے گئے سوالات

سوال: عام پیداوار لیڈ ٹائم کیا ہے؟

A: معیاری مشینیں عام طور پر آرڈر کی تصدیق کے بعد 45-75 دنوں کے اندر فراہم کی جاتی ہیں۔ حسب ضرورت منصوبوں کو اضافی وقت درکار ہو سکتا ہے۔

سوال: شپمنٹ سے پہلے کون سے معیار کے معائنہ کیے جاتے ہیں؟

A: مشینیں جیومیٹرک درستگی کی تصدیق، سپنڈل ٹیسٹنگ، ایکسس پوزیشننگ چیک، ٹرائل مشیننگ، اور حتمی آپریشنل معائنہ سے گزرتی ہیں۔

سوال: کیا وارنٹی فراہم کی جاتی ہے؟

A: ایک معیاری 12 ماہ کی وارنٹی مشین کے شروع ہونے یا شپمنٹ کی تاریخ سے دستیاب ہے، معاہدے کی شرائط کے ساتھ۔

سوال: بیرون ملک نقل و حمل کے لیے مشینیں کیسے پیک کی جاتی ہیں؟

A: مشینیں عام طور پر اینٹی-رسٹ ٹریٹمنٹ، نمی-پروف ریپنگ، اور ایکسپورٹ-گریڈ کی لکڑی کی پیکیجنگ سے محفوظ ہوتی ہیں جو سمندری مال برداری کے لیے موزوں ہوتی ہیں۔

سوال: کیا تنصیب کے بعد اسپیئر پارٹس اور تکنیکی مدد دستیاب ہے؟

A: ہاں۔ اسپیئر پارٹس کی فراہمی، ریموٹ ٹربل شوٹنگ، آپریشن گائیڈنس، اور تکنیکی مدد مشین کی پوری زندگی میں دستیاب ہے۔
